Цифровые оптические
одно и много-канальные видеопередатчики и приемники |
| Свойства |
— Лазер 1300 нм
— Одномодовое волокно 9/125 нм
— Многомодовое волокно 62.5/125 нм
— Расстояние от 2 до 50 км
— 1 или 2 оптоволоконные линии
— NTSC, PAL совместимы
— Монтаж в 19″ стойку, наружный шкаф, на стену
|
 |
| Оптоволоконные изделия серии VTX13X/VRX13X обеспечивают передачу 1,2,4 и 8 видеосигналов
по одному или двум оптичсеким волокнам в реальном времени и сипользуют 8-битное
цифровое кодирование высокого качества. Современная технология цифрового 8-битного кодирования/декодирования используется для передачи видео на средние расстояния.
Эти изделия имеют защиту от аггрессивных условий окружающей среды и идеальны для использования на транспортных магистралях, в аэропортах,
железнодорожных вокзалах и автомагистралях, а также на производственных площадях.
Изделия универсальны совместимы с любыми камерами CCTV систем NTSC, PAL или SECAM. Технология типа “включил и работай“
обеспечивает простоту установки, и не требует никаких оптических или электрических настроек. Для постоянного контроля за работой устройств имеется светодиодные индикаторы. Изделия серии VTX13X/VRX13X поставляютсяв модификации
как для удаленного монтажа в плоском корпусе, так и для установки в 19″ стойку.
|
| Возможности
|
— передача 1,2,4 и 8 цветного видеосигналов по одному или двум оптическим волокнам посредством 8-битного цифрового кодирования в реальном времени.
— предельно высокое качество отображения видеосигнала
— исключительно низкие искажения
— идеально подходят для систем, в которых ухудшение качества видеосигнала недопустимо
— полная совместимость со всеми камерами CCTV систем NTSC, PAL, или SECAM
— широкий оптический динамический диапазон, оптические аттенюаторы не требуются
— протестировано на соответствие требованиям условиям окружающей среды для оборудования управления передачей сигнала в отношении рабочих температур,
ударопрочности, вибрации, относительной влажности, состояния высоко.средневольтных линий и защиты от перепадов напряжения
— грозозащита по видео входу
— прочная конструкция обеспечивает высокую надежность при установке в условиях вне помещений
— индикаторы состояния (светодиоды) обеспечивают быструю индикацию критических рабочих состояний
— ограничители тока в линии питания обеспечивают защиту оборудования
— гарантия 3 года
|
| Электрические |
Вход
Выход
Полоса
Диф.усиление
Диф.фаза
Уклон
Сигнал/шум
Длина волны
Кол-во волокон
Питание
VTX13XXX-50
VTX13XXX-42
VTX13XXX-R1
VRX13XXX-50
VRX13XXX-R1
Мощность
|
1,2,4,8
(1 V р-р, 75 Ом)
1,2,4,8
(1 V р-р, 75 Ом)
5Гц-7МГц
<2%
<0.7º
<1%
мин. 60dB
1300 нм
1 или 2
220 VAC
42VAC
220 VAC
220 VAC
220 VAC
10-20 W
|
| Механические |
Размеры(ДxШxВ)
Плоский корпус
Бокс в 19″стойку |
175x130x25
175x130x50
482x44x206 |
| Внешние |
Температура:
рабочая
хранения
Влажность
Средняя наработка |
–40º..+74ºC
–50º..+85ºC
10—90%
> 100 000 часов |
| Разъемы |
Оптический
Видео |
FC,ST
1,2,4,8 BNC |
|
|
| Оптический бюджет |
| Волокно |
Длина волны |
Передатчик
модель |
Приемник
модель |
Бюджет |
Максимальное расстояние |
9/125 нм
|
1300 нм |
VTX13X |
VRX13X |
17 dB |
От 2 до 50 км* |
|
| * Расстояние передача по оптическому волокну ограничено оптическими потерями в волкне
и любыми дополнительными потерями, производимыми разъемами, соединениями и коммутационными панелями. |

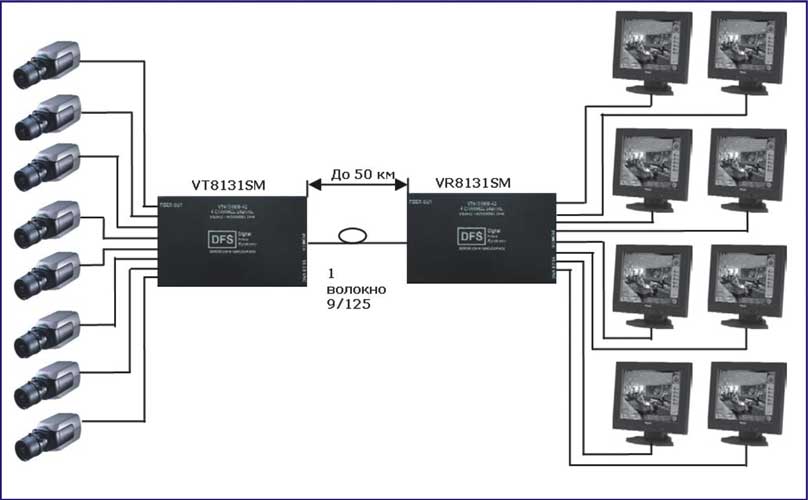

Структура системы
|
|
|
